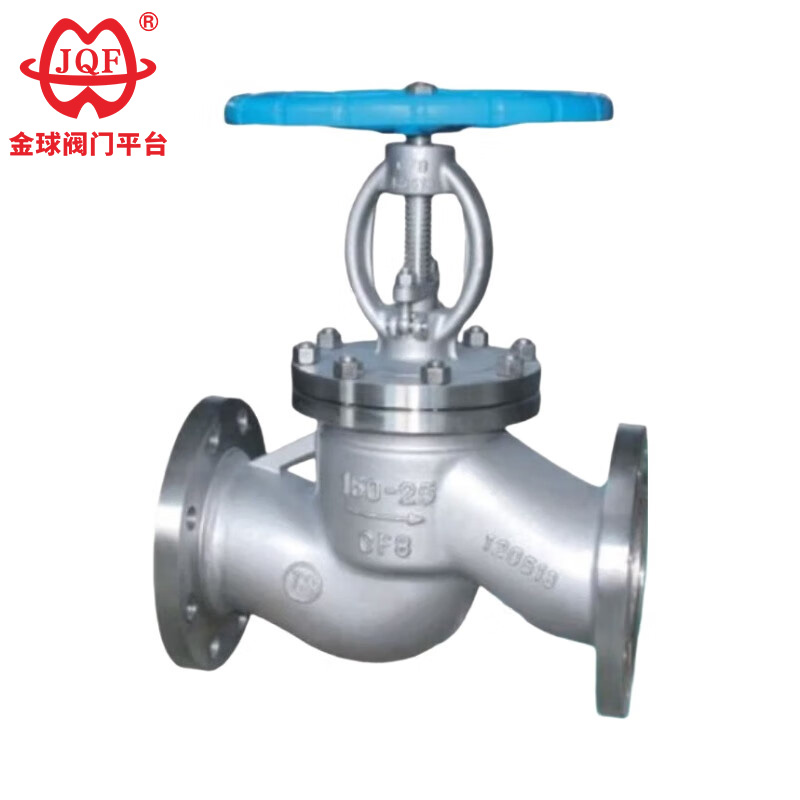

JQF Valve este o fabrică de producție de supape cu proces complet, care integrează cercetarea științifică, proiectarea, producția, vânzările și serviciul post-vânzare. Supapa noastră cu flanșă din oțel inoxidabil de înaltă calitate este o supapă de siguranță concepută special pentru controlul închiderii conductelor pentru medii precum amoniacul și gazul natural. Are performanță stabilă de etanșare, rezistență puternică la coroziune și operare ușoară. Fabricat din materiale rezistente la coroziune, cum ar fi oțelul inoxidabil, este potrivit pentru industria chimică, rezolvând problemele de rezistență slabă la coroziune și scurgerile ușoare ale supapelor obișnuite. Poate fi folosit și pentru reglarea debitului. Ne organizăm managementul producției și operațiunilor în conformitate cu standardele sistemului de calitate GB/T19001-2000-ISO9001:2000, ghidați de principiul „fabricarii de produse de înaltă calitate”. Introducem continuu linii de producție și echipamente avansate la nivel internațional și dezvoltăm continuu noi produse pentru a satisface nevoile clienților. Privind spre viitor, permiteți-ne să vă oferim servicii complete prin internet și comunicare interactivă.
1. Selectarea strictă a materialelor asigură calitatea.
2. Supapa cu glob cu flanșă din oțel inoxidabil este rezistentă la uzură, la coroziune, la presiune înaltă și la temperaturi înalte, cu o durată de viață lungă.
3. Este flexibil de instalat, ușor de dezasamblat și are o rotație convenabilă a roții de mână.
4. Supapa cu glob cu flanșă din oțel inoxidabil este impermeabilă și rezistentă la praf, cu o structură rezonabilă, design perfect și performanță excelentă de etanșare.
5. Supapa cu glob cu flanșă din oțel inoxidabil este utilizată în principal pentru a controla amoniacul, gazul combustibil și mediile gazoase, cum ar fi azotul și hidrogenul.
Specificații de proiectare: GB / T 12235
Lungimea structurii: GB / T 12221
Conexiune flanșă: JB / T 79
Test și inspecție: JB / T 9002
Identificarea produsului: GB / T 12220
Specificații de livrare: JB / T 7928
| model | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | |
| Presiunea de lucru (MPa) | 1,6~16,0 | |||
| temperatura corecta (℃) | ≤425 | ≤150 | ||
| Medii adecvate | Apă, abur, ulei | Mediu corosiv slab | ||
| material | Caroseria, capota | Oțel carbon | Oțel inoxidabil crom nichel-titan | |
| Tija supapei | Oțel inoxidabil cromat | Oțel inoxidabil crom nichel-titan | ||
| Suprafata de etansare | Aliaje de suprafață pe bază de fier | Aliaj de întărire | Materialul corpului | |
| umplutură | Grafit de azbest, grafit flexibil, PTFE | |||
| Diametru nominal | Dimensiunile principale și dimensiunile de conectare | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
