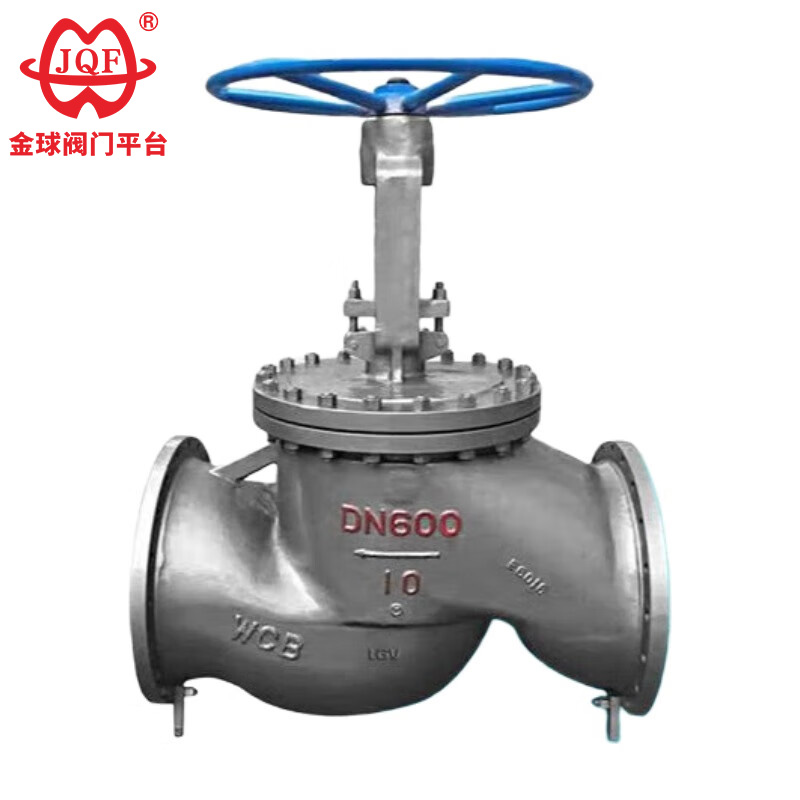

Supapă cu glob standard GB

Supapele cu glob standard GB J41H, J41Y și J41W de înaltă calitate și personalizate sunt fabricate de JQF Valve, un producător profesionist de supape din China. Părțile lor de deschidere și închidere sunt discuri de supape cilindrice, iar suprafața de etanșare este fie plată, fie conică. Discurile supapelor se deplasează liniar de-a lungul liniei centrale a fluidului. Supapele cu glob standard GB sunt potrivite numai pentru aplicații complet deschise sau complet închise și, în general, nu sunt utilizate pentru reglarea debitului, dar reglarea debitului și reglarea pot fi efectuate în funcție de nevoile clientului.

Trimite o anchetă

Descriere produs

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Supapa standard GB din stoc este potrivită pentru intervalele de presiune PN1.6-PN16 și dimensiunile DN15-DN400, acestea fiind întotdeauna utilizate în industria metalurgică, chimică, a gazelor medicale și a energiei.

Caracteristici structurale

Inovăm în mod continuu și urmărim excelența, ținând pasul cu vremurile, cu robinetele sale de înaltă calitate standard GB și cu serviciul remarcabil pentru clienți! Introducem în mod activ echipamente avansate, management al întreprinderii și personal de service tehnic, străduindu-ne să construim un brand de supape de înaltă calitate, intern și internațional. Salutăm clienții noi și vechi să ne viziteze și să ne inspecteze facilitățile, să coopereze pentru beneficii reciproce și să creeze împreună un viitor mai bun!

Standard executiv

Specificații de proiectare: GB / T 12235
Lungimea structurii: GB / T 12221
Conexiune flanșă: JB / T 79
Test și inspecție: JB / T 9002
Identificarea produsului: GB / T 12220
Specificații de livrare: JB / T 7928

Caracteristici

1. Structură simplificată și optimizată: Un design simplificat îmbunătățește fabricarea componentelor și eficiența întreținerii echipamentelor cu 30%. 2. Control instantaneu al deschiderii și închiderii: Designul structurii cu micro-cursă realizează o viteză de răspuns la deschidere și închidere de 0,8 secunde pe ciclu. 3. Sistem de etanșare de lungă durată: Tehnologia suprafeței de etanșare cu autolubrifiere realizează un coeficient de frecare ultra-scăzut; stratul de etanșare compozit are o durată de viață anti-îmbătrânire care depășește 50.000 de cicluri de deschidere și închidere.

Parametri de performanță

model		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Presiunea de lucru (MPa)		1,6~16,0
temperatura corecta (℃)		≤425		≤150
Medii adecvate		Apă, abur, ulei		Mediu corosiv slab
material	Caroseria, capota	Oțel carbon		Oțel inoxidabil crom nichel-titan
	Tija supapei	Oțel inoxidabil cromat		Oțel inoxidabil crom nichel-titan
	Suprafata de etansare	Aliaje de suprafață pe bază de fier	Aliaj de întărire	Materialul corpului
	umplutură	Grafit de azbest, grafit flexibil, PTFE

Forma principală și dimensiunea conexiunii

Diametru nominal	Dimensiunile principale și dimensiunile de conectare
Diametru nominal	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

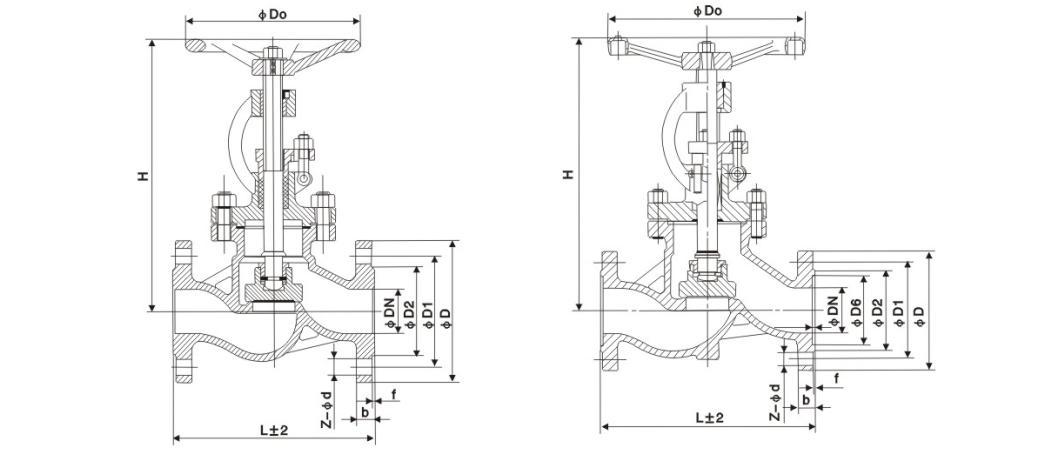

Imaginea structurii
