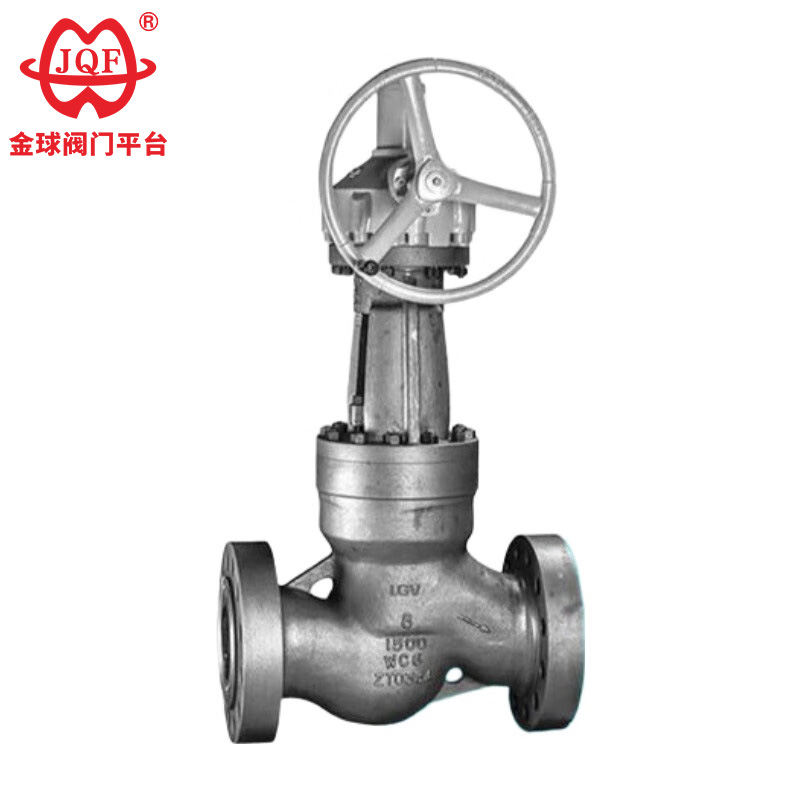

Supapă cu glob de înaltă presiune pentru temperatură înaltă

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. Cavitate de etanșare cu auto-strângere: supapa cu glob de înaltă presiune și temperatură înaltă are un design de etanșare întărită la presiune, cu teșituri sudate standard la capetele de intrare și de evacuare.
2. Sistem de etanșare din aliaj dur: Suprafața de etanșare a discului/scaunului supapei este realizată din aliaj de tungsten-crom-cobalt pe bază de cobalt, cu o limită de rezistență la temperatură de 650 ℃ și o creștere cu 300% a rezistenței la uzură. După 50.000 de cicluri de deschidere și închidere, rata de integritate a suprafeței de etanșare este ≥98%.
3. Tija de supapă compozită de înaltă rezistență: matrice temperată și tratată termic plus tratament de nitrurare a suprafeței.
4. Cutie de umplere care inhibă coroziunea cu cavitate adâncă: Se adaugă inhibitori de coroziune pentru a obține scurgeri zero, reducând cuplul de frecare la 60% din structura standard.

Standard executiv

Standard de proiectare: ASME B16.34M
Lungimea structurii: IMM B16.10
Testare și inspecție: API 598
Presiune - Temperatura: ASME B16.34
Identificarea produsului: ASME B16.34

Parametri de performanță

Forma principală și dimensiunea conexiunii

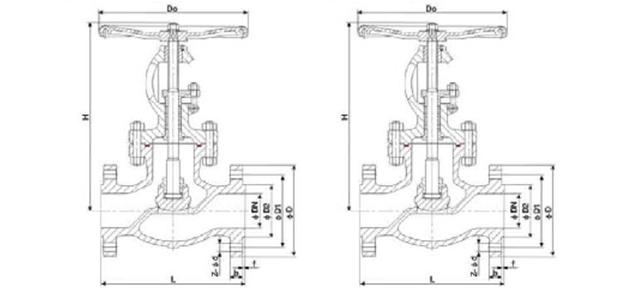

Imaginea structurii
