În calitate de producător profesionist de supape,Supapă JQFar dori să vă ofere calitate înaltăSupape cu glob dreptecu presiuni nominale cuprinse între 1,0 și 16,0 MPa și temperaturi aplicabile de la -196℃ la 700℃. O caracteristică structurală cheie este mișcarea liniară a discului supapei în formă de dop de-a lungul direcției fluxului de mediu, rezultând o cursă scurtă de deschidere și închidere, funcționare rapidă și suprafețe de etanșare foarte rezistente la uzură. Aderând la filozofia de afaceri „Calitatea în primul rând”, ne-am câștigat încrederea și sprijinul clienților noștri prin calitate și servicii superioare. Sperăm din suflet să cooperăm cu colegi din toate categoriile sociale pentru a căuta o dezvoltare comună și pentru a face schimb de idei!

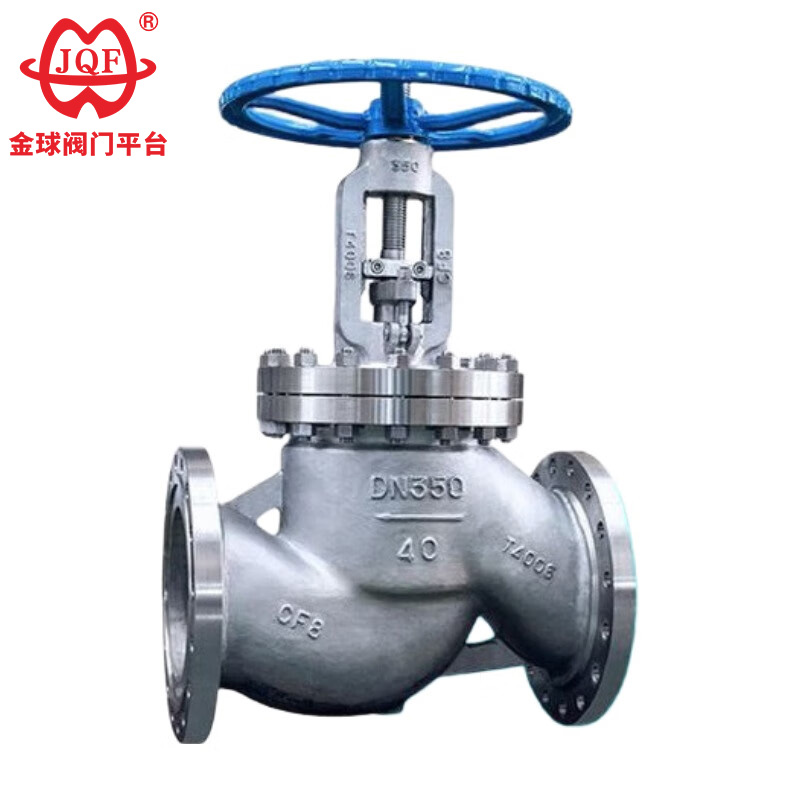

Supapa cu glob drept de la Foshan Jinquan Valve Co., Ltd. este un tip de supapă utilizat pe scară largă. Caracteristica sa de bază este că se deschide și se închide prin mișcarea verticală a discului supapei de-a lungul liniei centrale a scaunului supapei, controlând astfel fluxul și reglarea fluidelor. Calea sa de curgere este în formă de S, rezultând o rezistență relativ mare la fluid, dar oferă performanțe bune de etanșare și este ușor de întreținut.
Corpul supapei: Pasajul de transport mediu, de obicei din fontă/oțel inoxidabil, cu racorduri cu flanșă.
Tija supapei: O componentă de antrenare cu tijă dreaptă, disponibilă în forme de tijă ascendentă (filet exterior) și tijă rotativă (filet intern).
Pereche de etanșare cu discuri de supapă: Design cu disc sau piston, folosind o suprafață de etanșare din cauciuc/PTFE.
Rotirea roții de mână antrenează mișcarea axială aSupape cu glob dreptetija, provocând contactul discului supapei cu scaunul supapei pentru etanșare forțată. Mediul curge unidirecțional, de obicei cu o intrare mai mică și o ieșire mai mare; debitul maxim apare atunci cand cursa de deschidere si inchidere este de 25%-30% din diametrul nominal.
(1) Supapele cu glob drepte au o structură mai simplă decât o supapă cu poartă, ceea ce face mai ușor de fabricat și întreținut.
(2) Suprafața de etanșare este mai puțin predispusă la uzură și zgârieturi, rezultând o performanță bună de etanșare. Nu există o alunecare relativă între discul supapei și suprafața de etanșare a corpului supapei în timpul deschiderii și închiderii, astfel uzura și zgârieturile nu sunt severe, ceea ce duce la performanțe bune de etanșare și la o durată lungă de viață.
(3) În timpul deschiderii și închiderii, cursa discului supapei este mică, rezultând o înălțime mai mică decât o supapă cu poartă, dar o lungime structurală mai mare.
(4) Cuplul de deschidere și închidere este mare, necesitând mai mult efort și timp.
(5) Rezistența fluidului este mare datorită trecerii medii sinuoase în corpul supapei, ceea ce duce la o rezistență ridicată la fluid și la un consum de energie.
(6) Pentru direcția de curgere a mediului, când presiunea nominală PN≤16MPa, se utilizează în general debitul co-curent, cu mediul curgând în sus de sub discul supapei; atunci când presiunea nominală PN≥20MPa, debitul în contracurent este în general utilizat, cu mediul curgând în jos de deasupra discului supapei, pentru a crește performanța de etanșare. În timpul utilizării, mediul dintr-o supapă poate curge într-o singură direcție și nu poate schimba direcția.
(7) Când este complet deschis, discul supapei este frecvent supus eroziunii.
Axa tijei supapei aSupape cu glob drepteeste perpendicular pe suprafața de etanșare a scaunului supapei. Cursa de deschidere sau de închidere a tijei supapei este relativ scurtă și are o acțiune de închidere foarte fiabilă, ceea ce face ca acest tip de supapă să fie potrivit pentru utilizare ca dispozitiv mediu de oprire, reglare sau clasificare.
