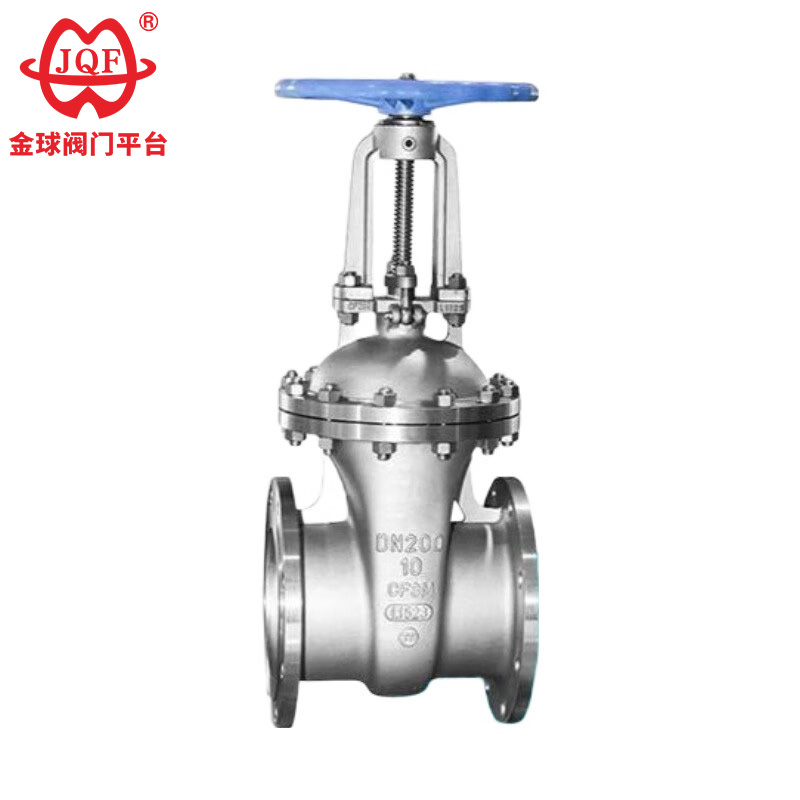

Supapă standard GB din oțel inoxidabil

Fabrica de supape JQF s-a angajat în cercetarea, dezvoltarea, producția și service-ul corpurilor de supape. Cu un design matur, măiestrie rafinată și soluții profesionale la fața locului, am câștigat recunoașterea și laudele utilizatorilor noștri. Supapa noastră de înaltă calitate din oțel inoxidabil standard GB este fabricată conform standardelor stricte 6S, oferind o manoperă fină, duritate ridicată, duritate puternică și rezistență la presiune ridicată cu prevenirea fisurilor. Așteptăm cu nerăbdare să cooperăm cu dvs.

Trimite o anchetă

Descriere produs

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Precauții cheie:

1. Inspecție înainte de instalare: Confirmați compatibilitatea materialului supapei cu fluidul, temperatura și presiunea. Inspectați suprafața de capăt durabilă a supapei cu poartă din oțel inoxidabil GB Standard pentru zgârieturi. Asigurați-vă că materialul garniturii îndeplinește cerințele de utilizare și confirmați că șuruburile/piulițele îndeplinesc cerințele de rezistență.
2. Instalare Alinierea: Nu forțați alinierea. Nealinierea poate duce la deformarea scaunului supapei, scurgeri sau stres structural. Sprijiniți conductele în mod independent lângă supapă. Strângeți șuruburile treptat într-o secvență în formă de stea până când se obține un cuplu uniform. După ce sistemul a funcționat timp de 24-48 de ore, strângeți din nou șuruburile.
3. Proceduri de operare: Supapa de înaltă calitate din oțel inoxidabil standard GB trebuie să fie complet deschisă sau complet închisă - deschiderea parțială va accelera erodarea scaunului/plăcii supapei de către fluidul de mare viteză. Operați numai folosind roata de mână; nu folosiți niciodată o cheie/pârghie. Tija supapei trebuie lubrifiată trimestrial.
4. Testare și întreținere: După instalare, înainte de punerea în funcțiune a sistemului, trebuie efectuat un test de presiune statică pe robinetul standard GB din oțel inoxidabil la 1,5 ori presiunea nominală PN. În timpul testării, supapa trebuie izolată de echipamentul din aval.
5.Depozitare și manipulare: Supapele trebuie depozitate în interior și protejate de umiditate. Înainte de instalare, capacele de capăt trebuie să rămână în poziția instalată.

Caracteristici

1. Supapa cu poartă standard din oțel inoxidabil GB este fabricată din oțel inoxidabil austenitic, care are o rezistență excelentă la coroziune din mediile acide oxidante.
2. Când fluidul curge prin supapa cu poartă standard din oțel inoxidabil GB, direcția de curgere rămâne neschimbată, rezultând o rezistență scăzută la fluid.
3. Direcția de mișcare a porții este perpendiculară pe direcția de curgere a mediului, rezultând un cuplu scăzut de deschidere și închidere și o funcționare fără efort.
4. Direcția de curgere a mediului este nerestricționată, fără a perturba curgerea fluidului sau a reduce presiunea. Mediul poate curge de pe ambele părți ale supapei de deschidere, realizând scopul propus. Este potrivit în special pentru conductele în care direcția de curgere a mediului se poate modifica.
5. Supapa standard GB din oțel inoxidabil este instalată vertical în corpul supapei, rezultând o lungime structurală scurtă.
6. Robinetul standard GB din oțel inoxidabil are performanțe bune de etanșare. Uzura suprafeței de etanșare este minimă atunci când este complet deschis.

Standard executiv

Specificații de proiectare: GB / T 12234
Lungimea structurii: GB / T 12221
Flanșă de legătură: JB / T 79.1
Test și inspecție: JB / T 9092
Presiune - Temperatura: GB / T 9131
Identificarea produsului: GB / T 12220

Parametri de performanță

Presiune nominală PN（MPa)	caz	presiune de testare (MPa)		Sigilat
Presiune nominală PN（MPa)	caz	Sigilat (lichid)	Etanșare (gaz)	Sigilat
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Mediu adecvat și temperatură aplicabilă

Material de coajă	Medii adecvate	Temperatura aplicabila (℃)
Oțel crom nichel titan (tip P)	Acizii azotici	≤200
Oțel crom nichel molibden titan (tip R)	Acid acetic	≤200

Partea principală a materialului

Caroseria, capota	Placa supapei, scaun	Tija supapei	Nucă tulpină	umplutură	Roată de mână
Oțel crom nichel titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil
Oțel crom nichel molibden titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil

Forma principală și dimensiunile conexiunii

Diametru nominal	Dimensiunile principale și dimensiunile de conectare
Diametru nominal	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Imaginea structurii
