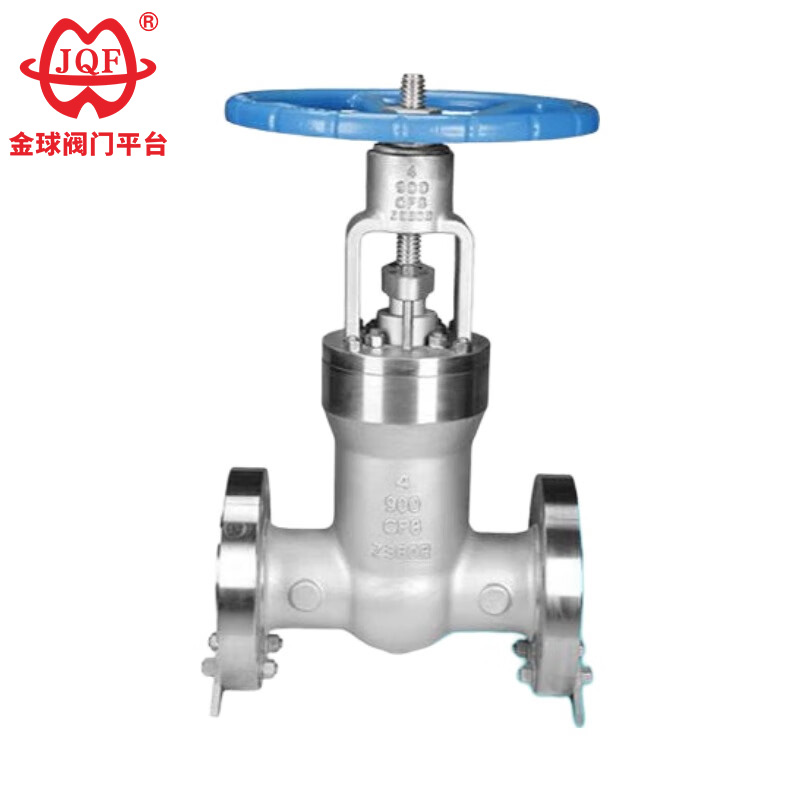

Supapă de înaltă presiune API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Standard executiv

Criterii de proiectare: API 600 / ASME B16.34
Lungimea structurii ASME B16.10
Dimensiunea sudurii cap la cap ASME B16.5
Test și inspecție API 598
Presiune - Temperatura: ASME B16.34

Caracteristici

Supapele de înaltă presiune API sunt numite și supape de centrale electrice. Ele sunt utilizate în principal în diferite sisteme de conducte ale centralelor termice, responsabile de conectarea sau deconectarea fluxului de medii (cum ar fi apa sau aburul). În comparație cu supapele obișnuite, caracteristica remarcabilă a supapelor centralelor electrice este capacitatea lor de a rezista la temperaturi și presiuni foarte ridicate. Au, de asemenea, un design special - o structură de auto-etanșare. Acest design are un avantaj: cu cât presiunea sistemului este mai mare, cu atât efectul de etanșare este mai bun. Aceste caracteristici le fac să fie utilizate pe scară largă în condiții specifice de lucru la temperatură înaltă și la presiune înaltă și sunt dificil de înlocuit cu alte produse de supapă.
1. Deschidere și închidere fără frecare: Această caracteristică rezolvă problema frecării dintre suprafețele de etanșare ale supapelor tradiționale, rezultând o performanță de etanșare mai stabilă.
2. Structură montată în partea superioară: După ce supapa este instalată pe conductă, dacă este necesară inspecția sau întreținerea, aceasta se poate face direct online, fără a o scoate. Acest lucru reduce semnificativ timpul de nefuncționare și economisește costurile de întreținere.
3. Design cu un singur scaun: elimină problema creșterii anormale a presiunii în cavitatea supapei care afectează utilizarea în siguranță.
4. Design cuplu redus: tija supapei, proiectată cu o structură specială, permite deschiderea și închiderea ușoară cu o forță minimă.
5. Structura de etanșare în formă de pană: Supapa de înaltă presiune API folosește forța mecanică furnizată de tija supapei pentru a apăsa poarta în formă de pană pe scaunul supapei pentru a obține etanșarea, asigurând că performanța de etanșare a supapei rămâne stabilă și nu este afectată de fluctuațiile presiunii conductei.
6. Structura suprafeței de etanșare cu autocurățare: Când poarta supapei de înaltă presiune API se deschide din scaunul supapei, fluidul din conductă curge uniform de-a lungul întregii circumferințe a suprafeței de etanșare a porții. Acest lucru previne erodarea lichidului de mare viteză doar a unei părți a scaunului supapei și, de asemenea, îndepărtează impuritățile acumulate pe suprafața de etanșare, realizând auto-curățarea.

Parametri de performanță

Partea principală a materialului

Forma principală și dimensiunile conexiunii
