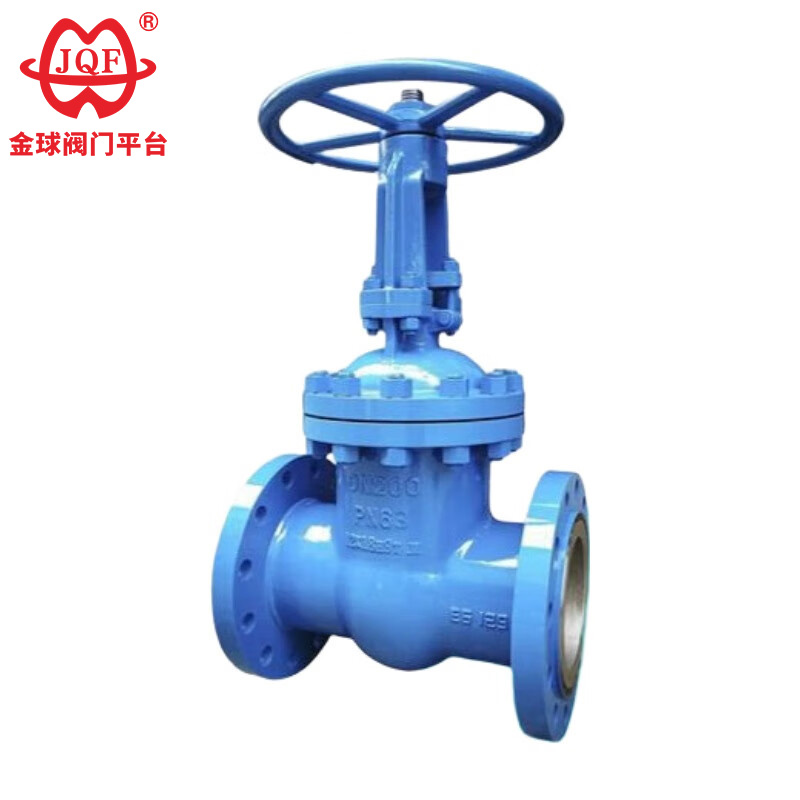

Fabrica de supape JQF produce robinete de înaltă calitate GB standard cu flanșă, care sunt utilizate pe scară largă în conducte petrochimice, termice și alte produse petroliere și conducte de abur ca dispozitive de deschidere și închidere pentru conectarea sau tăierea mediilor de conducte. Prin selectarea diferitelor materiale, supapele cu poartă cu flanșă standard GB personalizate sunt potrivite pentru diverse medii, cum ar fi apă, abur, ulei, acid azotic, acid acetic, medii puternic oxidante și uree și sunt disponibile în versiuni manuală, cu roți conice și cu antrenare electrică.
Verificări înainte de instalare
Verificați compatibilitatea materialului supapelor cu șartă cu flanșă standard GB cu mediul fluid, temperatură și presiune. Inspectați fețele flanșelor pentru zgârieturi, asigurați-vă că materialul garniturii corespunde condițiilor de service și confirmați că șuruburile/piulițele respectă cerințele de rezistență.
Alinierea la instalare
Nu forțați niciodată robinetele standard GB cu flanșă. Nealinierea cauzează deformarea scaunului, scurgeri sau stres structural. Susține conductele independent lângă supapă. Strângeți șuruburile treptat în stea până la un cuplu uniform. Restrângeți după 24-48 de ore de funcționare a sistemului.
Disciplina operațională
Deschideți sau închideți complet robinetele cu flanșă standard GB - pozițiile parțial deschise accelerează erodarea scaunului/poarta de la fluxul de mare viteză. Utilizați numai roțile de mână; evitați cheile/pârghiile. Ungerea tijei (unsoare de calitate EP) este obligatorie trimestrial.
Testare întreținere
Testați hidrostatic supapele cu poartă cu flanșă standard GB după instalare la 1,5× PN înainte de punerea în funcțiune a sistemului. Izolați supapele de echipamentul din aval în timpul testării. Anual: verificați etanșeitatea presetupei, coroziunea tijei și integritatea îmbinării flanșei. Înlocuiți imediat inelele uzate pentru a preveni emisiile fugitive.
Manipularea depozitării
Depozitați supapele în interior, ferite de umiditate. Păstrați capacele de capăt până la instalare.
1. Design de înaltă eficiență: supapele cu poartă cu flanșă standard GB au un design configurat rațional care utilizează eficient spațiul, obținând o stabilitate superioară a corpului supapei, rezistență minimă la fluid și coeficient de curgere optimizat.
2. Durată de viață sporită a etanșării: Interfața de etanșare utilizează oțel inoxidabil și un strat de carbură, minimizând uzura și prelungind semnificativ durata de viață.
3. Fiabil și ușor de utilizat: ambalajul flexibil din grafit asigură o integritate fiabilă a etanșării, rezultând o funcționare lină și un cuplu de operare minim.
4. Metode de acționare versatile: supapele cu poartă cu flanșă standard GB sunt compatibile cu diferite mecanisme de acționare, inclusiv manuale, pneumatice, electrice și cu angrenaje, pentru a îndeplini cerințele diverselor aplicații.
5. Structuri diverse: Disponibil în diferite configurații structurale, inclusiv poarta unică cu pană flexibilă, poartă unică cu pană rigidă sau poartă paralelă (dublă).
Specificații de proiectare: GB / T 12234
Lungimea structurii: GB / T 12221
Flanșă de legătură: JB / T 79.1
Test și inspecție: JB / T 9092
Presiune - Temperatura: GB / T 9131
Identificarea produsului: GB / T 12220
| Presiune nominală PN（MPa) | caz | presiune de testare (MPa) | Sigilat | |
| Sigilat (lichid) | Etanșare (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Material de coajă | Medii adecvate | Temperatura aplicabila (℃) |
| Oțel carbon (tip C) | Apă, abur, ulei | ≤425 |
| Oțel crom nichel titan (tip P) | Acizii azotici | ≤200 |
| Oțel crom nichel molibden titan (tip R) | Acid acetic | ≤200 |
| Oțel crom-molibden (tip I) | Apă, abur, ulei | ≤550 |
| Caroseria, capota | Placa supapei, scaun | Tija supapei | Nucă tulpină | umplutură | Roată de mână |
| Oțel carbon | Oțel carbon de înaltă calitate + carbură sau oțel inoxidabil | Oțel inoxidabil cromat | Bronz aluminiu | Ambalaj din azbest grafit | Fier maleabil |
| Oțel crom nichel titan | Oțel inoxidabil, oțel inoxidabil + carbură cimentată | Oțel inoxidabil crom nichel-titan | Bronz aluminiu | teflon | Fier maleabil |
| Oțel crom nichel molibden titan | Oțel inoxidabil, oțel inoxidabil + carbură cimentată | Oțel inoxidabil crom nichel-titan | Bronz aluminiu | teflon | Fier maleabil |
| Oțel crom-molibden | Oțel aliat + Carbură | Oțel crom-molibden | Bronz aluminiu | Azbest flexibil | Fier maleabil |

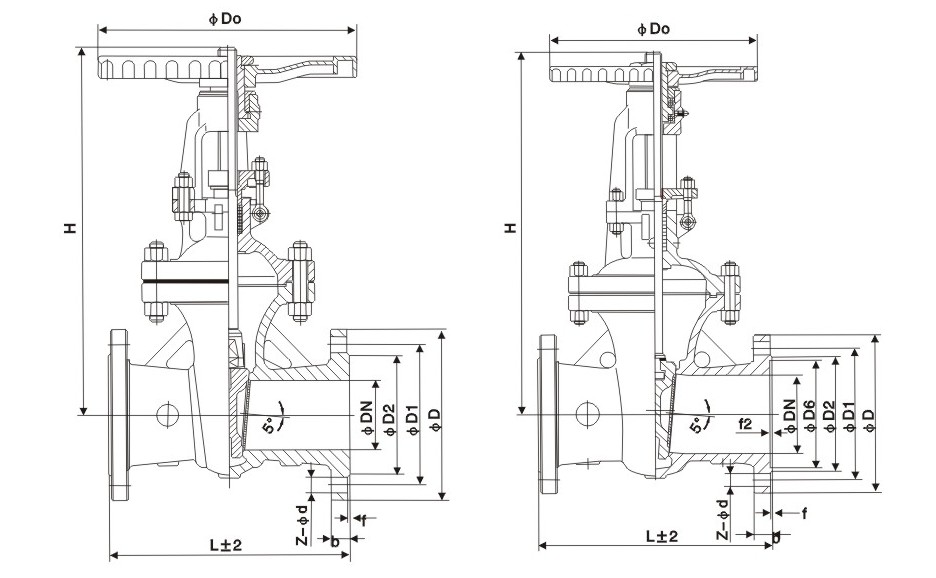

| Diametru nominal | Dimensiunile principale și dimensiunile de conectare | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
