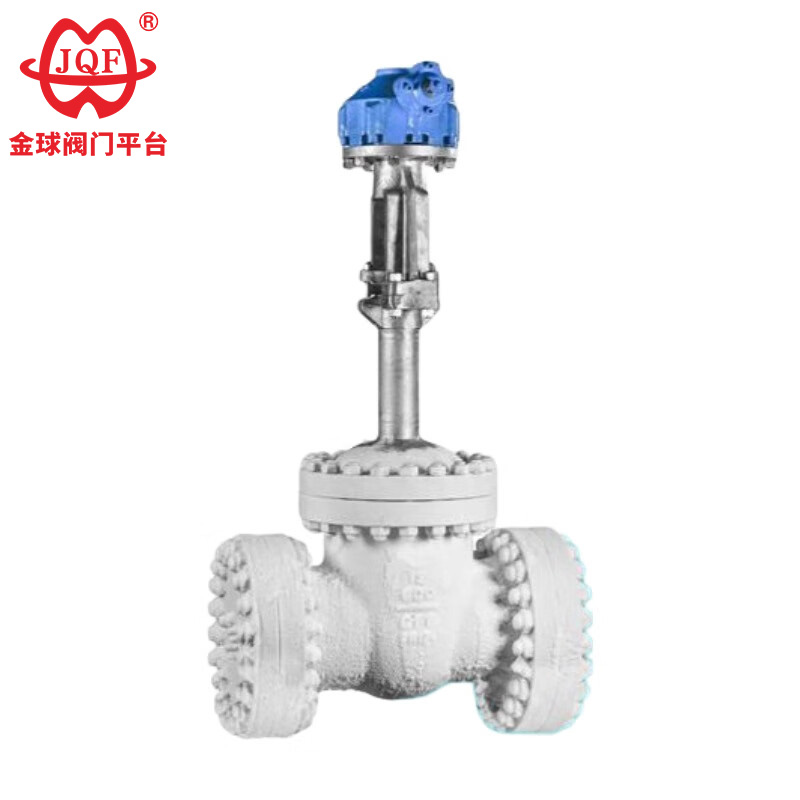

Supapă criogenică din oțel inoxidabil

JQF Valve este un producător de supape cu peste 20 de ani în China, producând în primul rând supape cu bilă, supape cu poartă, supape cu glob, supape fluture și supape solenoide. Supapa noastră criogenică de înaltă calitate din oțel inoxidabil este proiectată special pentru condiții extreme de funcționare cu temperaturi medii sub -46°C. Este potrivit pentru medii criogenice, cum ar fi metanul, gazul natural lichefiat, hexena, dioxidul de carbon, amoniacul lichid, oxigenul lichid, azotul lichid și hidrogenul lichid.

Trimite o anchetă

Descriere produs

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parametri de performanță

model		DZ40Y-16	DZ40Y-25
Presiunea de lucru (MPa)		1.6	2.5
temperatura corecta (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
material	umplutură	Frânghie de azbest tetrafluoretilenă Baptist
	Roată de mână	QT450-10
	Nucă tulpină	ZCuA110Fe3
	Tija supapei	1Cr18Ni9Ti
	Garnitură	Azbest la temperaturi scăzute

Caracteristici

1. Neutralizarea presiunii din cavitate: Orificiul proiectat de echilibrare a presiunii integrat în fața de intrare a supapei a supapei cu gură criogenică din oțel inoxidabil neutralizează activ diferențele de presiune, prevenind acumularea mediilor dăunătoare în cavitatea supapei.
2. Capac optimizat termodinamic: Înălțimea capacului este calculată dinamic pe baza profilului temperaturii de funcționare pentru a menține integritatea compresivă a garniturii tijei pe tot parcursul ciclului de temperatură.
3. Calibrarea tribologică a materialelor: Specificațiile precise ale materialelor inelului de etanșare și garniturii asigură stabilitatea chimică în intervalul de temperatură de funcționare specificat.
4. Garanția de performanță metalurgică: Compoziția chimică și structura cristalină a componentelor sunt riguros validate pentru a asigura rezistența la impact și ductilitatea într-o gamă largă de temperaturi.
5. Arhitectura universală a interfeței: O varietate de configurații standard de flanșă și opțiuni de morfologie de etanșare pentru supapa cu poartă criogenică din oțel inoxidabil îndeplinesc cerințele globale de integrare a conductelor.

Forma principală și dimensiunile conexiunii

Diametru nominal	Dimensiunile principale și dimensiunile de conectare
Diametru nominal	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

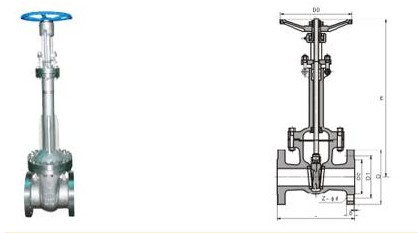

Imaginea structurii

Toate textele, datele și imaginile din acest articol sunt doar pentru referință. Dacă aveți nevoie să vedeți mai multe performanțe ale produsului, dimensiunea structurii, prețul și alte detalii. Vă rugăm să ne contactați.
