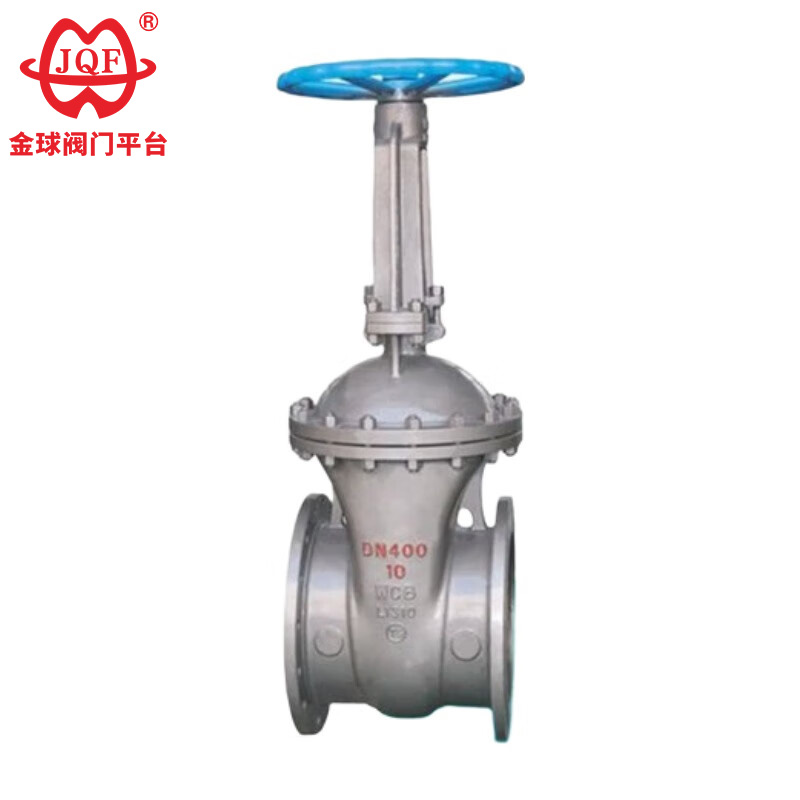

Supapele de înaltă calitate din oțel inoxidabil API, proiectate de JQF Valve, un furnizor profesionist de supape din China, sunt turnate folosind cel mai recent proces de turnare cu precizie de silica sol, rezultând o durată de viață excepțional de lungă a supapelor. Corpul supapei este realizat din oțel carbon (sau oțel inoxidabil) și oțel aliat, făcându-l ușor de instalat și întreținut.
1. Rezistență scăzută la fluid: Când este complet deschis, supapa cu poartă din oțel inoxidabil API permite fluxul direct al mediului, minimizând rezistența fluidului și reducând astfel pierderea de presiune.
2. Suprafețe de etanșare rezistente la uzură: în comparație cu supapele de etanșare, suprafețele de etanșare ale supapelor de etanșare din oțel inoxidabil API personalizate suferă mai puțină frecare și eroziune.
3. Deschidere și închidere ușoară: în timpul deschiderii și închiderii, mișcarea porții este perpendiculară pe direcția fluidului, necesitând mai puțină forță de antrenare și, prin urmare, necesită mai puțin efort pentru a funcționa.
4.Structură simplă și aplicabilitate largă: supapele cu poartă din oțel inoxidabil API de înaltă calitate sunt simple ca structură, lungime scurtă și ușor de fabricat, adaptându-se la diferite presiuni, temperaturi și diametre și potrivite pentru diverse medii și condiții de operare.
5.Fără turbulențe: Când este complet deschis, supapa cu poartă din oțel inoxidabil API permite un flux mediu nerestricționat, prevenind turbulențele și promovând funcționarea conductei.
Proiectare și producție: API 600
Dimensiunea flanșei: ANSI B16.5
Lungimea structurii: ANSI B16.10
Presiune ~ Temperatura: ANSI B16.34
Inspecție și testare: API 598
| Presiune nominală (lb) | Test de forță | Test de etanșare cu apă | Test de etanșare cu gaz | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Caroseria, capota, poarta | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Suprafata de etansare | Cr13 sau carbură cimentată | Corp (W) sau carbură cimentată (Y) | ||||
| Tulpina și părțile interioare | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| umplutură | Grafit flexibil | |||||
| Garnitură | Garnitură spiralată din oțel inoxidabil | |||||
| Medii adecvate | Apă, abur, ulei și așa mai departe | Acid azotic și alte medii corozive | Medii oxidante puternice | Acid acetic și alte medii corozive | ||
| temperatura corespunzatoare | -29~425℃ | -40~500℃ | ||||
| Diametru nominal | Dimensiunile principale și dimensiunile de conectare | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 lb | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 lb | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
