Supapă electrică

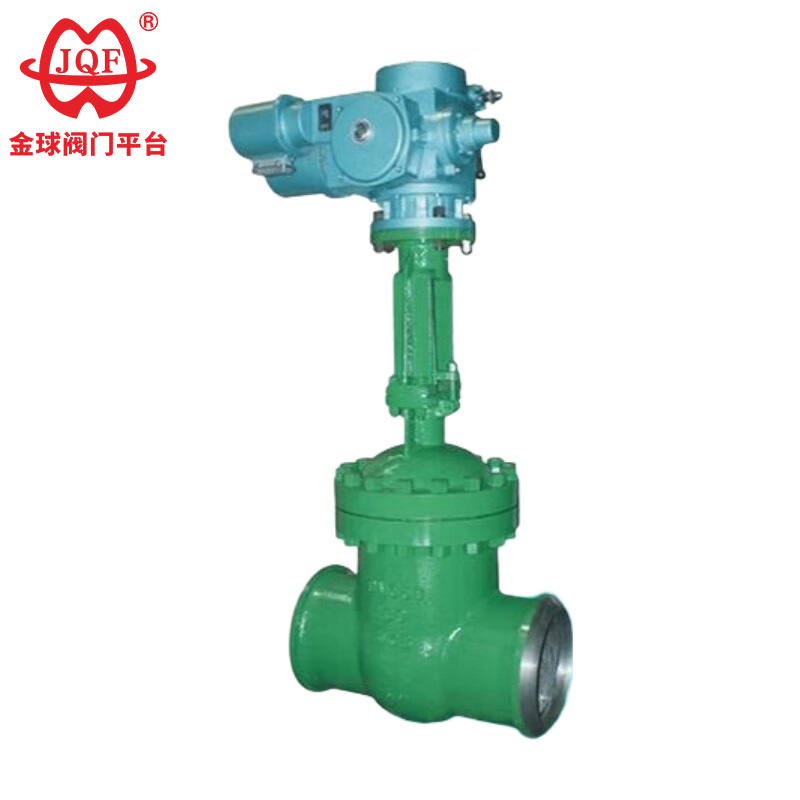

Fabrica de supape JQF nu numai că produce diferite supape standard, ci și proiectează și produce supape conform cerințelor clienților. Supapa noastră electrică de înaltă calitate este un dispozitiv automat de supapă care integrează un actuator electric cu un corp de supapă conectat printr-un capăt sudat. Realizează control de la distanță, deschidere și închidere rapidă și gestionarea automată a supapelor. Este deosebit de potrivit pentru condiții de lucru de înaltă presiune, temperatură ridicată, risc ridicat sau greu accesibil și este o piesă cheie a echipamentului pentru controlul automatizării conductelor industriale moderne.

Trimite o anchetă

Descriere produs

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Standard executiv

Specificații de proiectare: GB / T 12234
Lungimea structurii: GB / T 12221
Flanșă de legătură: JB / T 79.1
Test și inspecție: JB / T 9092
Presiune - Temperatura: GB / T 9131
Identificarea produsului: GB / T 12220

Supapele electrice cu șartă sunt potrivite pentru aplicații care necesită deschidere sau închidere completă. Pe scurt, ele sunt utilizate ca întrerupătoare pornit/oprit, instalate de obicei în conducte ca supape de izolare și nu sunt potrivite pentru controlul debitului. Când supapa este complet deschisă, trecerea este complet neobstrucționată, permițând fluidului să curgă direct, practic fără pierderi de presiune. Prin urmare, sunt ideale pentru sistemele care acordă prioritate pierderilor de presiune scăzute și necesită o cale de curgere neobstrucționată.

Caracteristici

1. Structură compactă, design rezonabil, rigiditate bună a supapei, cale lină de curgere și coeficient de debit scăzut.
2. Suprafețele de etanșare sunt realizate din oțel inoxidabil și materiale aliaje dure, asigurând o durată lungă de viață.
3. Supapa electrică cu poartă folosește ambalaj flexibil din grafit, asigurând etanșare fiabilă și funcționare ușoară și flexibilă.
4. Supapa electrică poate fi acţionată manual, pneumatic, electric sau cu o viteză de viteză.
5. Sunt disponibile trei opțiuni structurale: poarta simplă cu pană flexibilă, poartă unică cu pană rigidă și poartă dublă.

Parametri de performanță

Presiune nominală PN（MPa)	caz	presiune de testare (MPa)		Sigilat
Presiune nominală PN（MPa)	caz	Sigilat (lichid)	Etanșare (gaz)	Sigilat
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Mediu adecvat și temperatură aplicabilă

Material de coajă	Medii adecvate	Temperatura aplicabila (℃)
Oțel carbon (tip C)	Apă, abur, ulei	≤425
Oțel crom nichel titan (tip P)	Acizii azotici	≤200
Oțel crom nichel molibden titan (tip R)	Acid acetic	≤200
Oțel crom-molibden (tip I)	Apă, abur, ulei	≤550

Partea principală a materialului

Caroseria, capota	Placa supapei, scaun	Tija supapei	Nucă tulpină	umplutură	Roată de mână
Oțel carbon	Oțel carbon de înaltă calitate + carbură sau oțel inoxidabil	Oțel inoxidabil cromat	Bronz aluminiu	Ambalaj din azbest grafit	Fier maleabil
Oțel crom nichel titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil
Oțel crom nichel molibden titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil
Oțel crom-molibden	Oțel aliat + Carbură	Oțel crom-molibden	Bronz aluminiu	Azbest flexibil	Fier maleabil

Forma principală și dimensiunile conexiunii

Diametru nominal	Dimensiunile principale și dimensiunile de conectare
Diametru nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

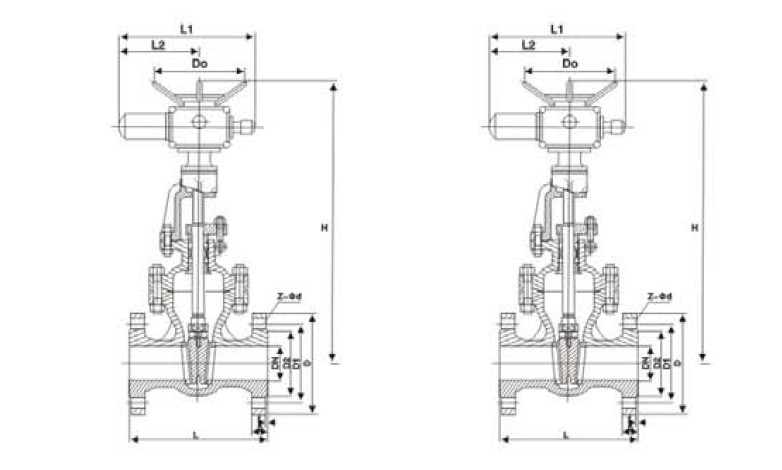

Imaginea structurii
