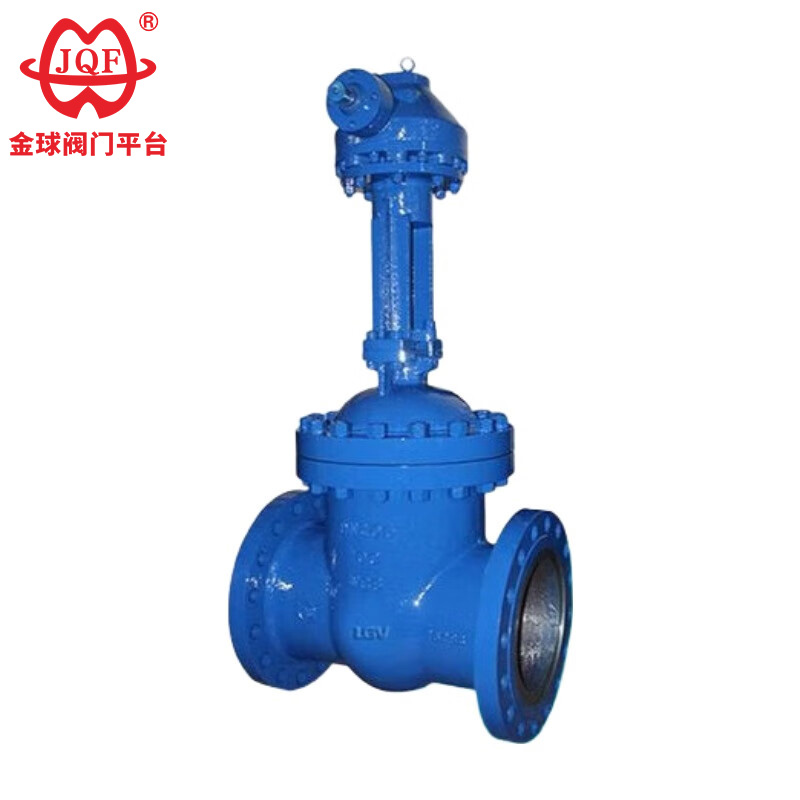

Z540H, Z540Y, Z540W tip PN16 ~ PN160 robinet cu roată conică acționată de oțel produs de Lianggu valve Co., Ltd. Materialul suprafeței de etanșare a scaunului este aliaj de sudură pentru suprafață (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R ~ 160R, oțel inoxidabil (Z6P), oțel inoxidabil (Z6P4), Z540W-16R ~ 160R), presiunea nominală PN16 ~ PN160. Materialul corpului supapei este oțel carbon (Z540H-16C ~ 160, Z540Y-16C ~ 160), oțel aliat cu crom molibden (Z540Y-16I ~ 160I), oțel inoxidabil (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540Y-16P ~ 160P, Z540Y-16P ~ 160P, Z540Y-16P ~ 160P). 160R, Z540Y- 16R ~ 160R) supapă cu poartă.
1. Supapele personalizate cu roată conică prezintă standarde avansate, etanșare fiabilă, performanță superioară și un aspect atractiv.
2. Structura plăcii supapei în formă de pană pentru comutare flexibilă.
3. Placa supapei și scaunul sunt sudate din aliaj Stellite.
4. Tija supapei este supusă unui tratament de călire și revenire pentru o rezistență sporită la coroziune și uzură.
5. Sunt disponibile mai multe standarde de flanșă de țeavă și tipuri de suprafețe de etanșare a flanșei.
6. Supapele de înaltă calitate cu roți conice sunt disponibile în diferite materiale ale corpului pentru a se potrivi diferitelor condiții de presiune, temperatură și mediu.
| model | PN | Presiune de lucru/MPa | Temperatura de funcționare/℃ | Medii adecvate |
| Z540H-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Apă, abur, ulei |
| Z540Y-16C-160 | 16-160 | 1,6-16,0 | ≤425 | Apă, abur, ulei |
| Z540H-16I-160 | 16-160 | 1,6-16,0 | ≤550 | Abur, ulei |
| Z540W-16P-40P | 16-40 | 1,6-4,0 | ≤150 | Medii corozive |
| Z540Y-16P-160P | 16-160 | 1,6-16,0 | ≤150 | Medii corozive |
| Z540W-16R-40R | 16-40 | 1,6-4,0 | ≤150 | Medii corozive |
| Z540Y-16R-160R | 16-160 | 1,6-16,0 | ≤150 | Medii corozive |

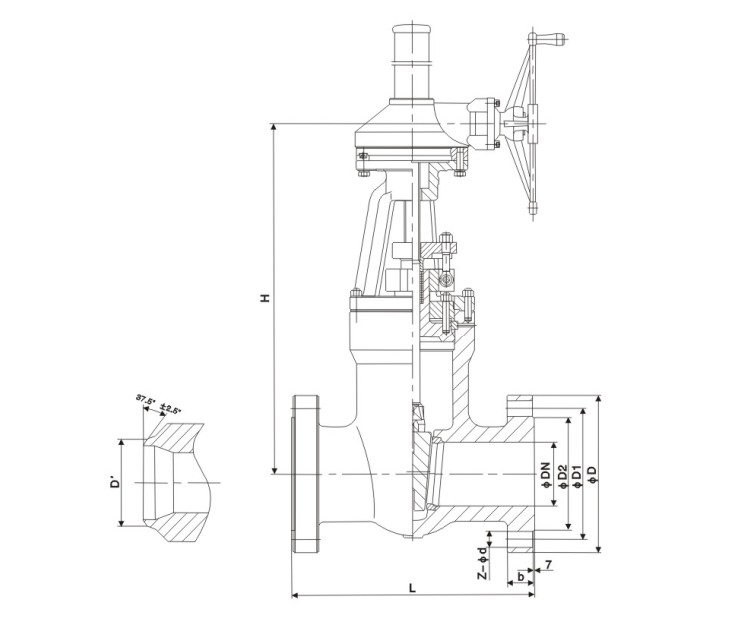

| Diametru nominal | Dimensiunile principale și dimensiunile de conectare | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
