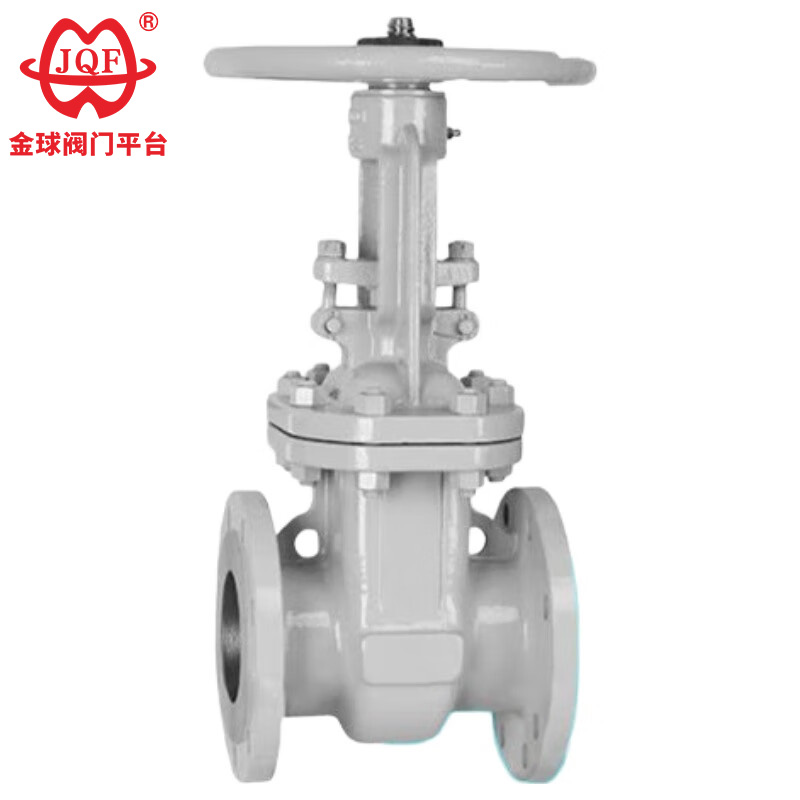

Supapă standard rusă

JQF Valve este un producător de supape pe scară largă în China, care integrează cercetarea științifică, dezvoltarea, proiectarea, producția, vânzările și service-ul. Această supapă standard rusă de înaltă calitate, disponibilă în stoc, care nu se ridică, este fabricată din fontă ductilă și este echipată cu un inel de etanșare din cauciuc elastic pentru a asigura etanșare și durabilitate fiabile. Structura sa compactă oferă rigiditate și fiabilitate ridicate, în timp ce designul elastic al porții previne deformarea la sarcini sau temperaturi anormale. Supapa este echipată cu rulmenți pentru o funcționare ușoară la dimensiuni mai mari și acceptă materiale personalizate și opțiuni de scaun pentru a îndeplini diverse condiții de funcționare.

Trimite o anchetă

Descriere produs

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Arhitectura dinamică a fluidelor optimizată pentru spațiu: Designul șasiului optimizat structural oferă corpului supapei o rigiditate excepțională și o geometrie a fluxului neobstrucționat, minimizând căderea de presiune.
2. Suprafață de etanșare compozită avansată: Supapa de gură standard rusă utilizează tehnologia metalurgică proprie pentru a combina aliajele rezistente la coroziune cu o matrice de carbură de tungsten, obținând un ciclu de viață excepțional de lung, care depășește cu mult standardele din industrie.
3. Sistem de operare a tijei fără frecare: inelele de etanșare din grafit anizotrop asigură o etanșare a tijei fără scurgeri, oferind în același timp o acționare clară, cu un cuplu scăzut pentru o operare ușoară și fără efort.
4. Integrare cu acționare multimodală: Supapa de gunoi standard rusă oferă compatibilitate cuprinzătoare de acționare, inclusiv roți de mână manuale, actuatoare pneumatice, motoare electrice și reductoare planetare, permițând desfășurarea universală.
5. Platformă de topologie cu disc cu supapă configurabilă: Trei configurații diferite de etanșare: poarta unică flexibilă adaptabilă la presiune, poartă unică rigidă de mare sarcină și poartă paralelă dublă bidirecțională.

Standarde de implementare

Specificații de proiectare: GB / T 12234
Lungimea structurii: GB / T 12221
Flanșă de legătură: r0CT12815-08-I
Test și inspecție: JB / T 9092
Presiune - Temperatura: GB / T 9131
Identificarea produsului: GB / T 12220

Parametri de performanță

Presiune nominală PN（MPa)	caz	presiune de testare (MPa)		Sigilat
Presiune nominală PN（MPa)	caz	Sigilat (lichid)	Etanșare (gaz)	Sigilat
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Mediu adecvat și temperatură aplicabilă

Material de coajă	Medii adecvate	Temperatura aplicabila (℃)
Oțel carbon (tip C)	Apă, abur, ulei	≤425
Oțel crom nichel titan (tip P)	Acizii azotici	≤200
Oțel crom nichel molibden titan (tip R)	Acid acetic	≤200
Oțel crom-molibden (tip I)	Apă, abur, ulei	≤550

Partea principală a materialului

Caroseria, capota	Placa supapei, scaun	Tija supapei	Nucă tulpină	umplutură	Roată de mână
Oțel carbon	Oțel carbon de înaltă calitate + carbură sau oțel inoxidabil	Oțel inoxidabil cromat	Bronz aluminiu	Ambalaj din azbest grafit	Fier maleabil
Oțel crom nichel titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil
Oțel crom nichel molibden titan	Oțel inoxidabil, oțel inoxidabil + carbură cimentată	Oțel inoxidabil crom nichel-titan	Bronz aluminiu	teflon	Fier maleabil
Oțel crom-molibden	Oțel aliat + Carbură	Oțel crom-molibden	Bronz aluminiu	Azbest flexibil	Fier maleabil

Forma principală și dimensiunile conexiunii

Diametru nominal	Dimensiunile principale și dimensiunile de conectare
Diametru nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Imaginea structurii
