Supapă plată

1. Design cu pasaj complet pentru rezistență minimă la curgere
2. Curățarea conductelor asistată cu perie,
3. Scaun plutitor pentru etanșare bidirecțională
4. Cuplu scăzut de deschidere și închidere
5. Funcționare ușoară și mecanisme de reducere a presiunii și injectare a grăsimii pentru a asigura o siguranță ridicată
6. Performanță cu scurgeri zero.

Utilizarea produsului

JQF Valve produce supape cu gură plată, un tip de supapă glisantă. Elementul de închidere poate fi o singură poartă sau o poartă dublă cu un mecanism de expansiune între ele. Presiunea porții împotriva scaunului supapei este controlată de presiunea agentului care acționează asupra poartei plutitoare sau a scaunului supapei plutitoare. În cazul unei supape cu dublă poartă, mecanismul de expansiune dintre cele două porți suplimentează această presiune.

Categorii de produse

Caracteristici structurale

1. Etanșare bidirecțională plutitoare
Scaunul de supapă plat personalizat permite deschiderea și închiderea bidirecțională, asigurând etanșare fiabilă și funcționare flexibilă.
2. Material de ghidare dur rezistent la coroziune
Poarta este echipată cu benzi de ghidare pentru o poziționare precisă, iar suprafața de etanșare este pulverizată cu un strat antieroziune din carbură de tungsten.
3. Design cu rezistență la curgere zero
Rezistența la presiune ridicată a corpului supapei cu poartă plată; când este complet deschis, canalul de curgere direct aproximează o conductă de diametru egal (rezistența la curgere ≤ 0,03).
Etanșarea în mai multe etape cu garnitură compozită pe tija supapei reduce coeficientul de frecare cu 40%.
4. Mecanism de etanșare în două etape
La închiderea în sensul acelor de ceasornic:
Presiunea medie împinge scaunul supapei de admisie pentru a forma o etanșare primară.
Poarta apasă pe scaunul supapei de evacuare pentru a forma o etanșare dublă.
5. Întreținere online revoluționară
Structura cu etanșare dublă permite înlocuirea pieselor vulnerabile fără întrerupere a producției; această tehnologie conduce produse similare atât pe plan intern, cât și pe plan internațional.
6. Control progresiv de deschidere și închidere
La deschiderea în sens invers acelor de ceasornic, poarta se ridică, iar orificiul de ghidare se suprapune treptat cu canalul, realizând o deschidere completă de 100% în poziția limită.

Standarde de proiectare

Proiectarea și fabricarea standardelor: JB/T 5298
Lungimea structurii standard: JB / T 5298
Flanșă de conectare standard: GB / T 9113
Gradul de temperatură de presiune: GB / T 12224-2005
Standarde de testare: GB / T 13927-2008, JB / T 5298

Parametri de performanță

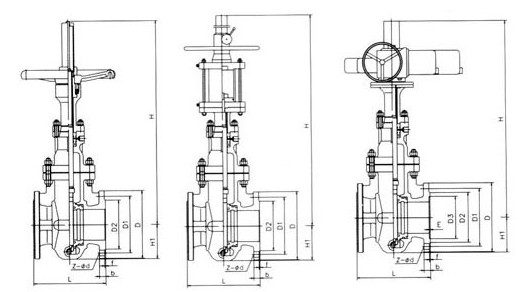

Forma principală și dimensiunile conexiunii

Imaginea structurii
