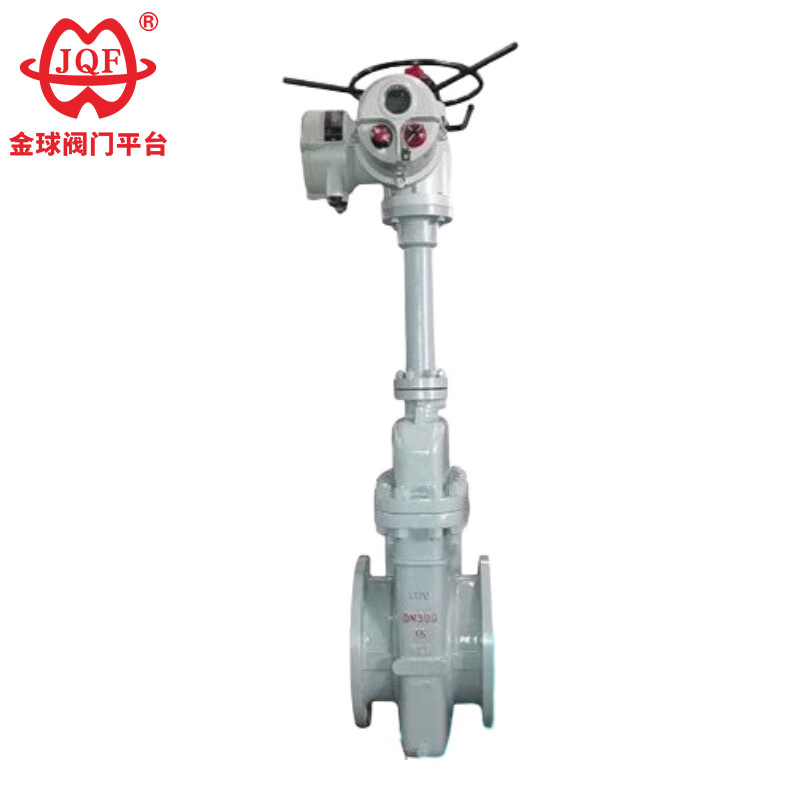

Supapă electrică cu poartă plată

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Clasificare după metoda de acționare: supapă manuală paralelă, supapă pneumatică paralelă, supapă electrică paralelă
2. Clasificare în funcție de scenarii de aplicare: supapă cu gură paralelă de tip orificiu, supapă cu gură paralelă fără orificiu, supapă cu gură paralelă specifică câmpului petrolier, supapă cu gură paralelă pentru transportul conductelor, supapă cu gură paralelă pentru sistem de gaz

Caracteristici structurale

1. Etanșare bidirecțională plutitoare
Scaunul plutitor al supapei electrice cu poartă plată permite deschiderea și închiderea bidirecțională, asigurând etanșare fiabilă și funcționare flexibilă.
2. Material de ghidaj dur rezistent la coroziune
Poarta este echipată cu benzi de ghidare pentru o poziționare precisă, iar suprafața de etanșare este acoperită cu un strat anticoroziv din carbură de tungsten.
3. Design cu rezistență la curgere zero
Corpul de supapă al supapei cu poartă plată electrică are rezistență la presiune ridicată; când este complet deschis, calea de curgere directă se aproximează pe cea a unei țevi de același diametru (rezistența la curgere ≤0,03).
Tija supapei folosește o etanșare în mai multe etape cu garnitură compozită, reducând coeficientul de frecare cu 40%.
4. Mecanism de etanșare în două etape
La închiderea în sensul acelor de ceasornic:
Presiunea medie împinge scaunul supapei de admisie pentru a forma o etanșare primară.
Poarta apasă pe scaunul supapei de evacuare pentru a forma o etanșare dublă.
5. Întreținere online revoluționară
Structura cu etanșare dublă permite înlocuirea pieselor de uzură fără a întrerupe producția; această tehnologie este lider printre produse similare atât pe plan intern, cât și internațional.
6. Control progresiv de deschidere și închidere
La deschiderea în sens invers acelor de ceasornic, poarta se ridică, iar orificiul de ghidare se suprapune treptat cu canalul, realizând o deschidere completă 100% în poziția extremă.

Standarde de proiectare

Parametri de performanță

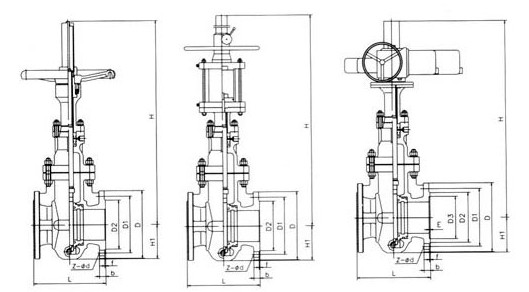

Forma principală și dimensiunile conexiunii

Imaginea structurii
