Jinqiu Valve, un producător profesionist de supape de reținere din China, supapele noastre de reținere API sunt proiectate și fabricate în întregime conform standardelor americane. Aceste supape au o structură plăcută din punct de vedere estetic și tehnologie avansată. Supapele de reținere API deschid și închid automat discul supapei în funcție de debitul mediului în sine pentru a preveni refluxul. Sunt cunoscute și sub denumirea de supape unidirecționale, supape de reținere sau supape de retur. Principalele lor funcții sunt de a preveni refluxul mediului, de a preveni inversarea pompei și a motorului de antrenare și de a preveni scurgerea mediului în interiorul containerului.
1. Rezistență scăzută la curgere: Când supapa de reținere API este complet deschisă, calea de curgere este aproape neobstrucționată, rezultând o cădere scăzută de presiune.
2. Închiderea rapidă și prevenirea refluxului: acțiunea pârghiei discului supapei permite un răspuns și închidere rapidă chiar și la începutul refluxului.
3. Aplicabilitate largă: Potrivit pentru o gamă largă de diametre de țeavă, de la DN50 la DN1200 și mai sus.
| Număr de serie | numele proiectului | parametru | |||||
| 1 | Presiune nominală PN（MPa) | 150 lb | 300 lb | 600 lb | 900 lb | 1500 LB | 2500 LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Presiunea de testare a rezistenței carcasei | Presiunea nominală la temperatura camerei de 1,5 ori | |||||
| 3 | Presiune de testare a etanșării de înaltă presiune | Presiunea nominală la temperatura camerei de 1,1 ori | |||||
| 4 | Presiunea de lucru la temperatura camerei | Apăsați presiunea și temperatura ASME B16.34 | |||||
| standarde de proiectare | Lungimea structurii | Dimensiunea conexiunii flanșei | Testare și inspecție | Referință de presiune și temperatură |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Numele piesei | Denumirea materialului | |||||
| Corp | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| capac | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Placa supapei | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Suprafata de etansare | 13Cr/STL | STL | Corp / STL | Corp / STL | Corp / STL | Corp / STL |
| Arborele supapei | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Garnitură | Grafit flexibil | Grafit flexibil | Grafit flexibil | Grafit flexibil | Grafit flexibil | Grafit flexibil |
| șurub | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Piuliţă | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura de functionare | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Medii adecvate | aburi | aburi | Coroziv slab | Coroziv slab | Coroziv slab | Coroziv slab |

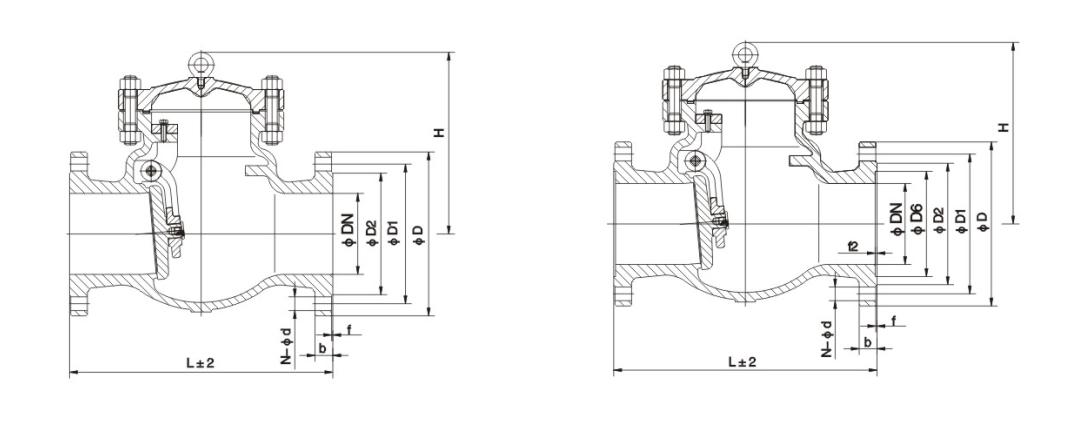

| Diametru nominal | dimensiune | ||||||||
| m | în | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
